Разница между фланцем для стыковой сварки шейки и фланцем для плоской сварки шейки
Существует два типа фланцев с шейкой: фланцы с стыковой сваркой и фланцы с плоской сваркой. Между ними есть небольшие различия. Так в чем же разница между фланцами, приваренными встык, и фланцами с плоской сваркой? Давайте узнаем ниже.
Знакомство с фланцем для стыковой сварки шейки и фланцем для плоской сварки шейки
1. Фланец для стыковой сварки шейки – это фланец с конической шейкой и стыковой сваркой с цилиндром или трубой. Это интегрированный фланец.

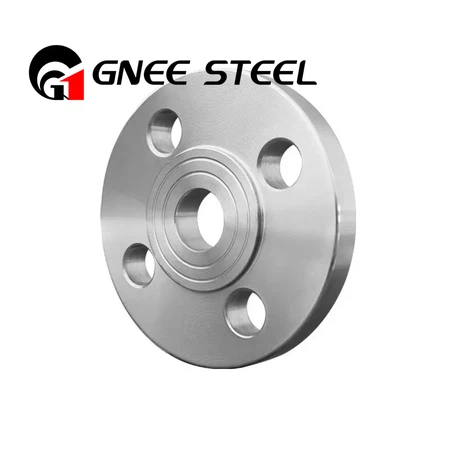

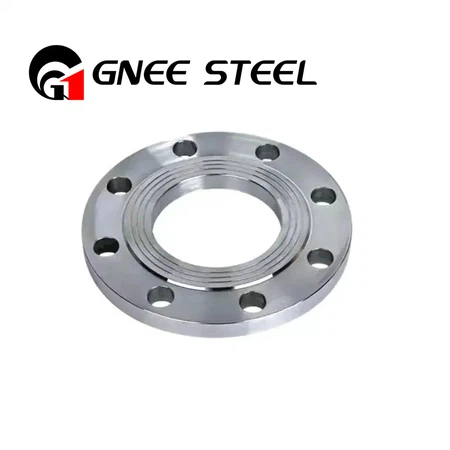

2. Полное название плоского сварного фланца с шейкой — фланец для стальной трубы с плоской сваркой, который представляет собой фланец, который может протягивать стальные трубы и фитинги во фланец и соединяться с оборудованием или трубопроводами посредством угловых сварных швов.
Разница между приварным фланцем с шейкой и плоским приварным фланцем с шейкой
1. Различные формы сварных швов:
Сварные швы фланцев с шейкой, приваренных встык, можно просвечивать рентгенографией, а плоских сварных фланцев с шейкой - нет. Форма сварки стыкового приварного фланца шейки и трубы представляет собой кольцевой шов, а форма сварки плоского приварного фланца и трубы — угловой шов. Стыковая сварка представляет собой стыковый кольцевой шов, а плоская сварка — два угловых кольцевых шва. Разница между ними заключается в том, что сварной шов, соединяющий плоский сварной фланец с горловиной встык с трубой, относится к шву класса B, а сварной шов, соединяющий плоский сварной фланец с горловиной с трубой, относится к шву класса C.
2. Различные материалы:
Фланцы под приварку встык обычно изготавливаются из кованой стали методом механической обработки. Плоский приварной фланец с шейкой изготавливается из обычных стальных пластин толщиной, соответствующей требованиям механической обработки.
3. Номинальное давление разное:
Номинальное давление стыкового приварного фланца с горловиной составляет {{0}}МПа, что выше. Номинальное давление горловины плоскоприварного фланца 0,6-4МПа. По сравнению с фланцем для стыковой сварки шейки уровень его давления относительно низкий, и его способность адаптироваться к давлению будет немного ниже.
